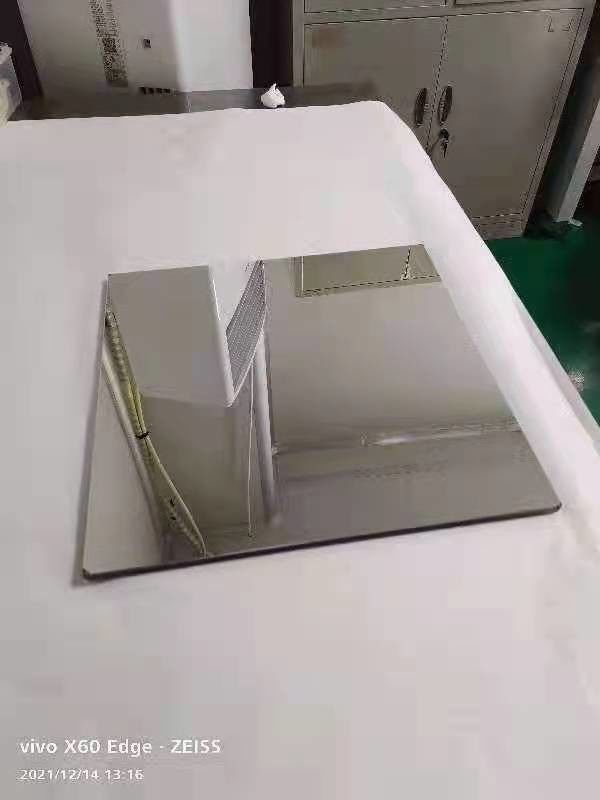

Substrato de fotomáscara de quartzo de 6 × 6 × 0,25 polegadas para processo de fotolitografia

6 polegadas × 6 polegadas × 0,25 polegadas Substrato de fotomáscara de quartzo para uso em chip

Formulários

Os campos do processo de fotolitografia, como fabricação de chips de circuito integrado, FPD (Flat Panel Display),

MEMS (Sistemas Micro Eletromecânicos), etc.

Princípio de trabalho

A máscara é uma máscara mestre gráfica comumente usada em fotolitografia de fabricação micro-nano.A estrutura gráfica

é formado em um substrato transparente por uma fotomáscara opaca e, em seguida, a informação gráfica é transferida para o

substrato do produto através de um processo de exposição.

Características

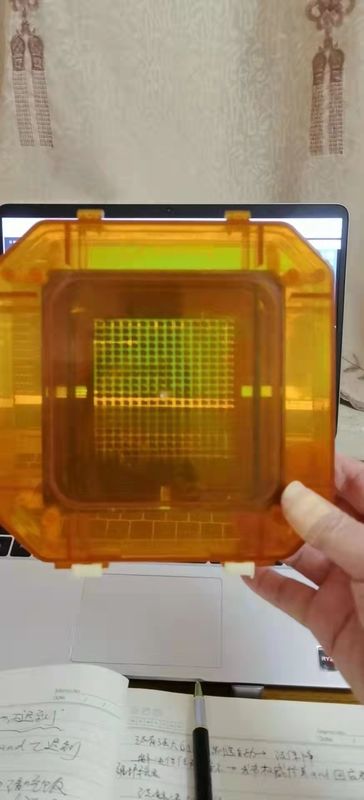

                                                          Substrato Photomask para Chip usar

Fluxo de processo

→ Detecção de matérias-primas;

→ Desbaste grosseiro;

→ Polimento grosseiro;

→ Limpeza da máscara;

→ Inspeção de desempenho de matérias-primas;

→ Cromado;

→ Teste de desempenho da máscara;

→ Revestimento fotorresistente;

→ Embalagens;

→ Transporte.

Nossas vantagens

Nós somos fabricante.

Processo maduro.

Resposta dentro de 24 horas úteis.

Nossa Certificação ISO

Partes de nossas patentes

Partes de nossos prêmios e qualificações de P&D
