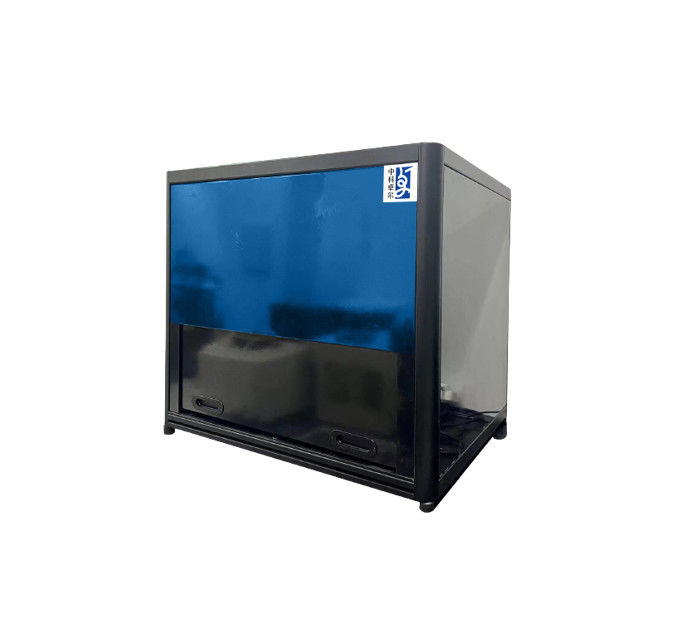

Equipamento de superfície da detecção da forma do grande tamanho claro estrutural
Aplicações
Detecção da forma do refletor da lâmpada; detecção do nivelamento da bolacha; detecção da superfície da pintura do carro; detecção da forma da superfície da lente.
Princípio de funcionamento
A exposição projeta a luz estruturada no formulário da listra, e a câmera recolhe a luz estruturada do medido
a superfície, a listra recolhida é deformada com a modulação da superfície medida, a distribuição da nuvem do ponto
e a distribuição da curvatura da superfície medida é calculada de acordo com a deformação da listra, a seguir
a distribuição de erro de superfície da forma pode ser obtida comparando a distribuição da nuvem do ponto com o modelo ideal.
Características
| Modelo | SI200-150 |
| Escala de medição | 200×150mm2 |
| Definição transversal | 0.25mm convencionais, ajustável |
| Precisão de medição | Erro absoluto: ±3μm (100mm no diâmetro) |
| Nota: Produção personalizada disponível. | |
Imagem da detecção
Nossas vantagens
Nós somos fabricante.
Processo maduro.
Resposta dentro de 24 horários laborais.
Nossa certificação do ISO
Partes de nossas patentes
Partes de nossas concessões e qualificações do R&D
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
