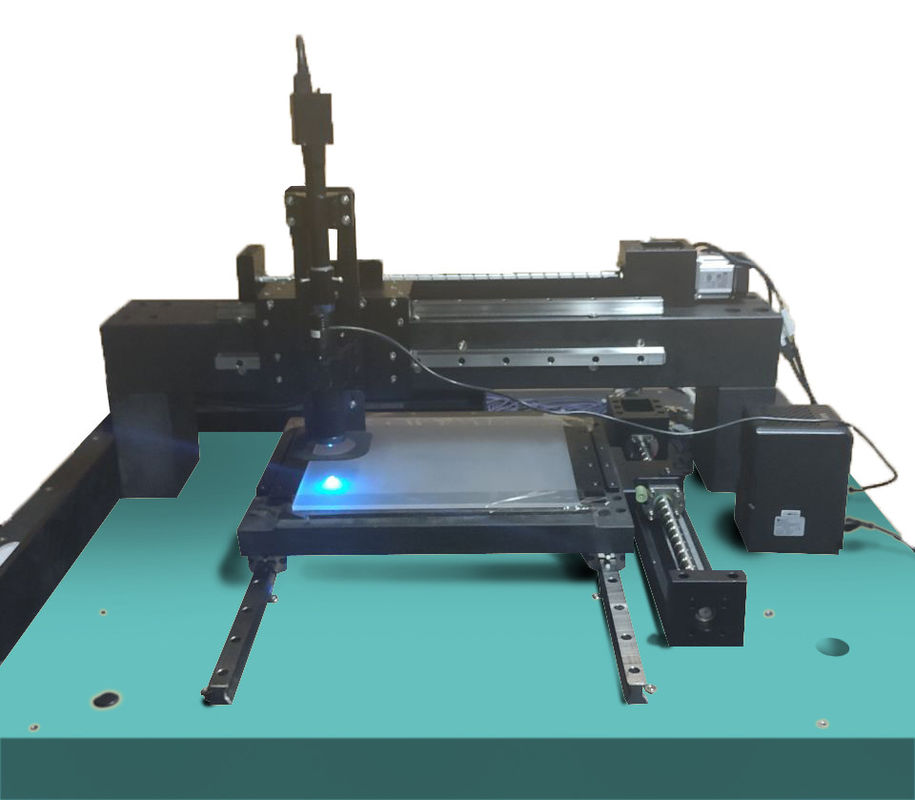

Detector de defeitos de superfície do painel de exibição
Formulários
Para o controle de processo e gerenciamento de rendimento da fabricação de painéis de exibição, podemos ajudar os fabricantes a
identificar e monitorar os defeitos da máscara, reduzir o risco de rendimento e melhorar sua capacidade independente de P&D para
tecnologias essenciais.
Princípio de trabalho
Lentes telecêntricas 4x, luz de anel de ângulo específico e fonte de luz coaxial são selecionadas como a abordagem visual para
localizar automaticamente as posições de defeito, de modo a detectar automaticamente os defeitos na superfície da máscara.
Características
|
Modelo |
SDD-DP-X—X | |
|
Detecção de desempenho |
Tipo de defeito detectável | Arranhões, Poeiras |
| Tamanho do defeito detectável | 1μm | |
| Precisão de detecção (medida) |
100% de detecção de defeitos / coleta de defeitos(arranhões, poeira) |
|
| Eficiência de detecção |
≤10 minutos (Valor medido: máscara de 350 mm x 300 mm) |
|
|
Desempenho do sistema óptico |
Resolução | 1,8 μm |
| Ampliação | 40x | |
| Campo de visão | 0,5 mm x 0,5 mm | |
| Iluminação de luz azul | 460nm, 2,5w | |
|
Desempenho da plataforma de movimento
|
Movimento de dois eixos X, Y Planicidade da bancada de mármore: 2,5 μm Precisão de desvio na direção Z do eixo Y: ≤ 10,5 μm Precisão de desvio na direção Z do eixo Y: ≤8,5μm |
|
| Nota: Produção personalizada disponível. | ||
